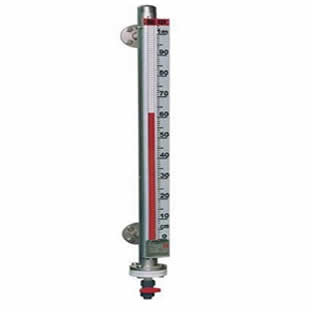

保溫型磁翻板液位計
保溫型磁翻板液位計特點：
該液位計是在基型的主體外安裝一個保溫夾套而構成,通入蒸汽等熱媒劑。可以保持主體內
液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑,以保證液位的穩定。使儀表正確指示出被測液位 【詳細說明】
基本參數 介質粘度:≤0.15Pa.S
其本參數:ABGUDZ-1w同AGUDZ-1 ABGUDZ-3W同ABGUDZ-3UDZ型系列

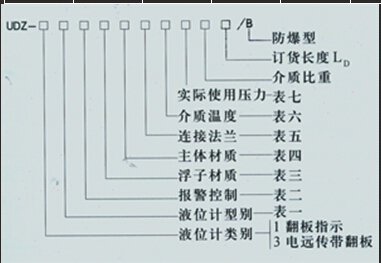

液位計選型表
表一
|
型號 |
基型 |
保溫型 |
插入型 |
耐腐型 |
防霜型 |
保溫耐腐型 |
插入耐腐型 |
|
代號 |
0 |
W |
D |
J |
S |
Z |
Y |
表二
|
報警控制 |
無報警 |
帶上限 |
帶下限 |
帶上下限 |
|
代號 |
0 |
1(防爆c) |
2(防爆d) |
3(防爆e) |
表三
|
材質 |
不銹鋼 |
防銹鋁 |
鈦 |
PVC塑料 |
氟塑包裹 |
|
代號 |
P |
L |
T |
S |
F |
表四
|
材質 |
不銹鋼 |
防銹鋁 |
鈦 |
PVC塑料 |
內襯四氟 |
內襯丙烯 |
內襯乙烯 |
|
代號 |
p |
L |
T |
S |
PF |
PP |
PE |
表五
|
公稱壓力 |
MPa |
Kgf/cm2 |
|
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
220 |
320 |
|
代號 |
不銹鋼 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
|
碳鋼 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
j |
|
法蘭標準 |
HG20593-97 DN20(RF) |
HG20595-97 (RF) DN20 |
Dg15
H12-0-2 |
Dg15
H12-0-3 |
表六
|
介質溫度 |
-40~0℃ |
≤80℃ |
≤100℃ |
≤150℃ |
≤300℃ |
≤3500℃ |
≤480℃ |
|
代號 |
A |
B |
C |
D |
E |
F |
G |
表七
|
使用壓力(實際) |
MPa |
Kgf/cm2 |
|
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
220 |
320 |
|
代號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
