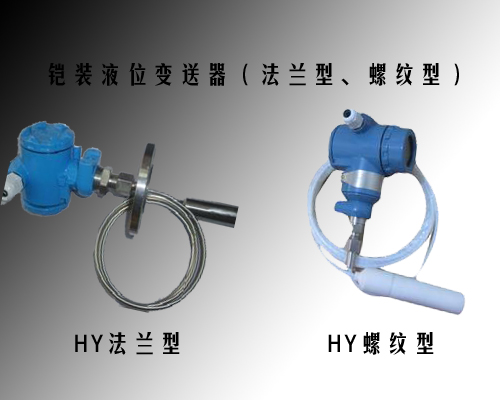

鎧裝液位變送器（法蘭、螺紋）
圖片展示
智能型壓力變送器
我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
模擬型特點
|
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計 |
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
|
智能型特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
選型表：
|
無 |
S |
代號 |
測量范圍 |
|
模
擬
型
|
智
能
型
|
HYGP-1200 |
0-0.25～1.5kPa |
|
HYGP-1300 |
0-1.2～7.2kPa |
|
HYGP-1400 |
0-6～36kPa |
|
HYGP-1500 |
0-30～180kPa |
|
HYGP-1600 |
0-160～1000kPa |
|
HYGP-1700 |
0-400～2500kPa |
|
HYGP-1800 |
0-1600～10000kPa |
|
HYGP-1900 |
0-4000～25000kPa |
|
HYGP-1000 |
0-7000～40000kPa |
|
|
代號 |
結 構 材 料 |
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|
F22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|
F23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|
F24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
F25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|
F33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
F35 |
哈氏合金C |
哈氏合金C |
鉭 |
|
F44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
|
代號 |
選 件 |
|
M1 |
O～1 00％線性指示表 |
|
M2 |
數字顯示表頭 |
|
B1 |
管裝彎支架 |
|
B2 |
盤裝彎支架 |
|
B3 |
管裝平支架 |
|
D1 |
法蘭側面排氣/排液閥在上部 |
|
D2 |
法蘭側面排氣/排液閥在下部 |
|
E1 |
普通電纜接頭 |
|
E2 |
防爆電纜接頭 |
|
G1 |
腰形法蘭 |
|
G2 |
焊管接頭 |
|
d |
隔爆 |
|
i |
本安 |
